作为临沧口碑的变频串联谐振耐压装置生产厂家之一,【天正华意电气设备(临沧市分公司)tianzh3611-6】专注于为客户提供高品质的变频串联谐振耐压装置。我们始终秉持着诚信经营的原则,确保所提供的变频串联谐振耐压装置报价实在,透明公正。以下是我们的联系方式：联系人：杨经理,地址：平度市平安路2号。

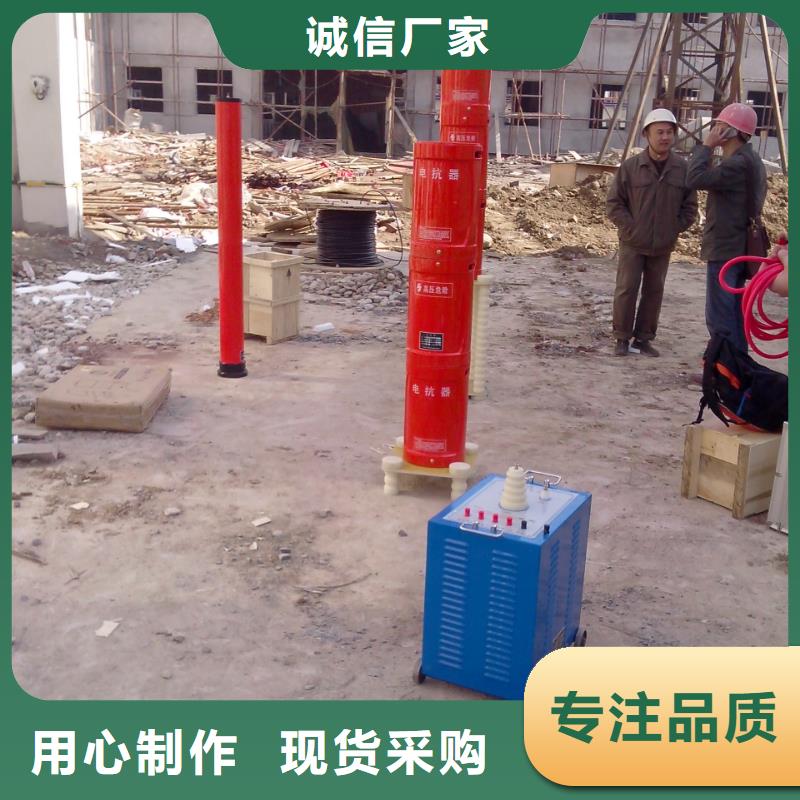

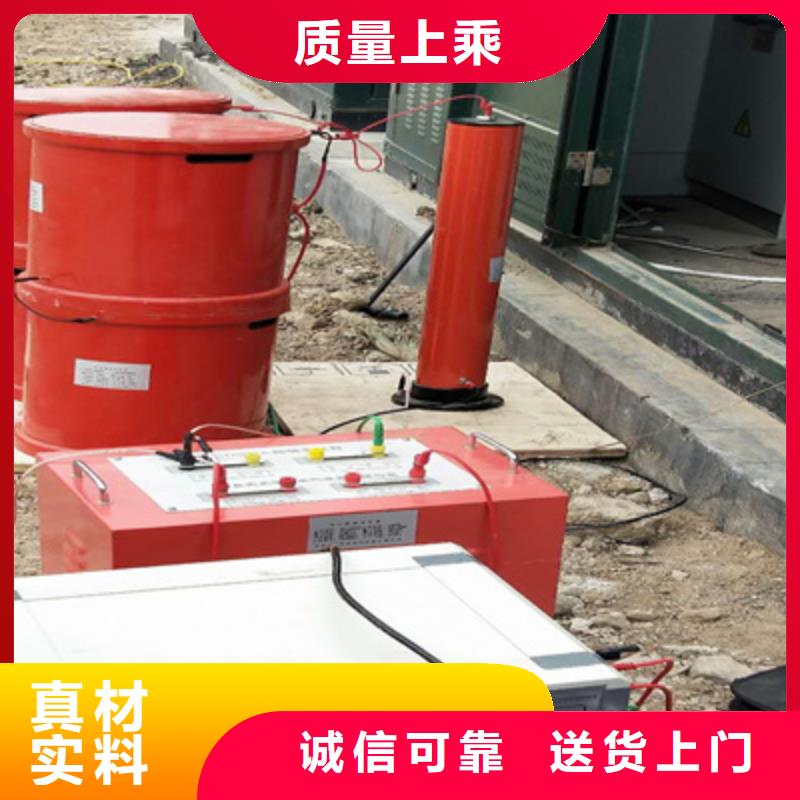

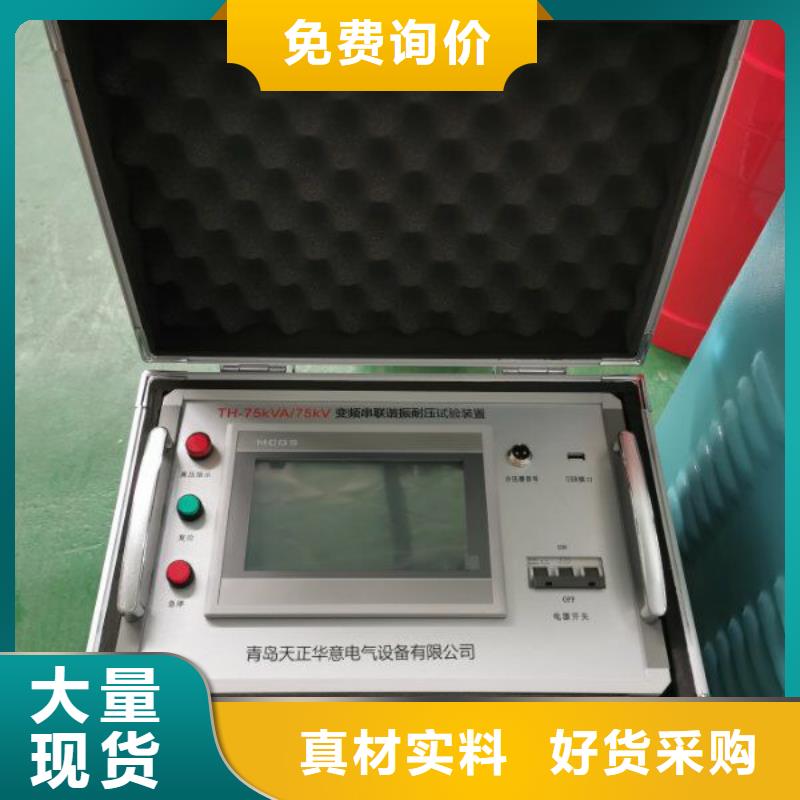

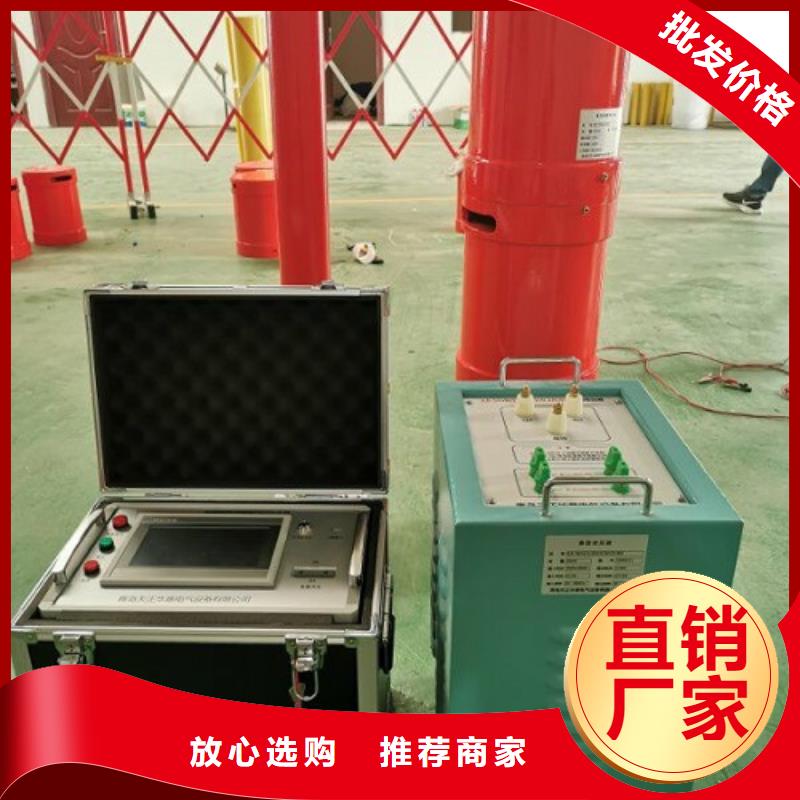

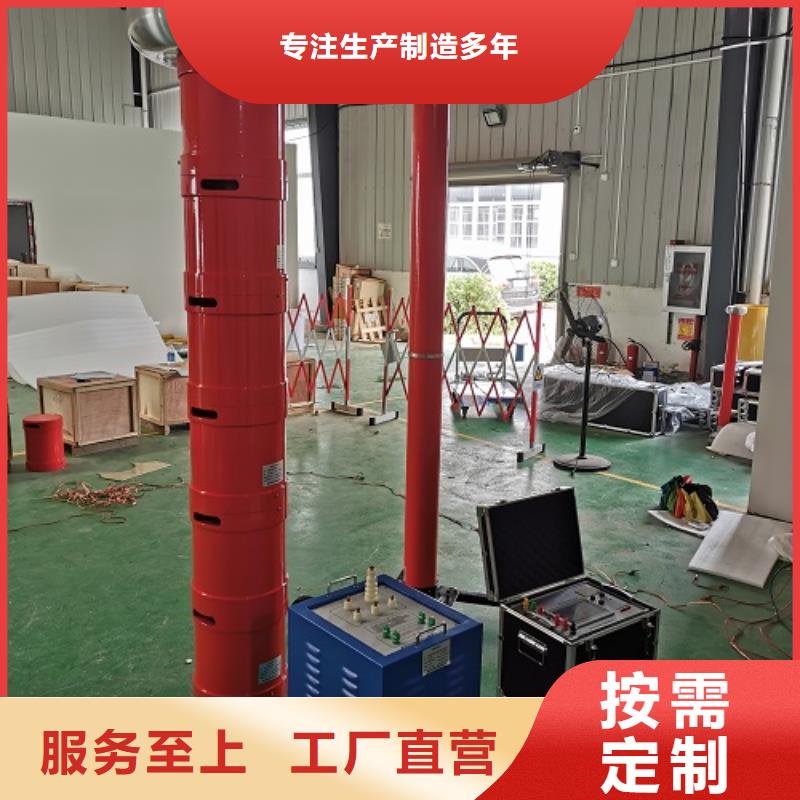

变频串联谐振耐压装置620kVA/270kV/52kV变频串联谐振试验装置一、被试品对象及试验要求1. 10kV/400mm2电缆，长度3000m以内的交流耐压试验，电容量≤1.26uF，试验频率30-300Hz，试验电压22kV。2. 35kV/400mm2电缆，长度2000m以内的交流耐压试验，电容量≤0.42uF，试验频率30-300Hz，试验电压52kV。3. 110kV/400mm2电缆，长度1000m以内的交流耐压试验，电容量≤0.156uF，试验频率30-300Hz，试验电压128kV。4. 110kV及以下变压器的交流耐压试验，电容量≤0.02μF，试验频率为45-65Hz,试验电压不超过160kV。5. 110kV变电站系统交流耐压试验，试验频率为30-300Hz,试验电压不超过265kV。二、工作环境1.环境温度：－150C –45 0C；2.相对湿度：≤90％RH；3.海拔高度: ≤3000米；三、装置主要技术参数及功能1.额定容量：620kVA；2.输入电源：三相380V电压，频率为50Hz；3.额定电压：270 kV ；128kV；54kV；4.额定电流：2.3A 4.8A；11.5A；5.工作频率：30-300Hz；6.波形畸变率：输出电压波形畸变率≤1％；7.工作时间：额定负载下允许连续60min；过压1.1倍1分钟；8.温 升：额定负载下连续运行60min后温升≤65K；9.品质因素：装置自身Q≥30(f＝45Hz)；10.保护功能： 对被试品具有过流、过压及试品闪络保护(详见变频电源部分)；11.测量精度：系统有效值1.5级；

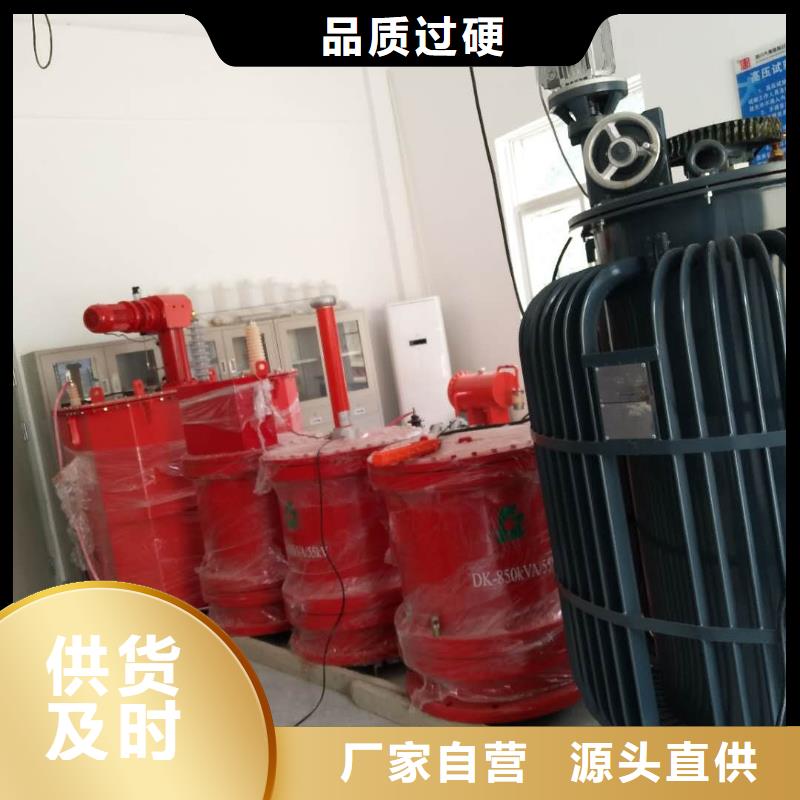

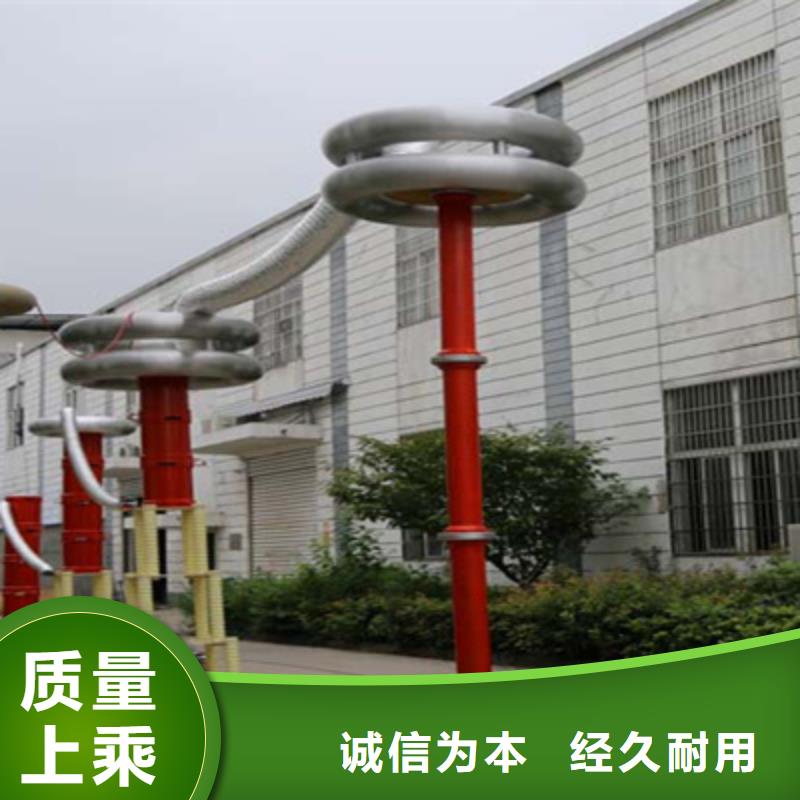

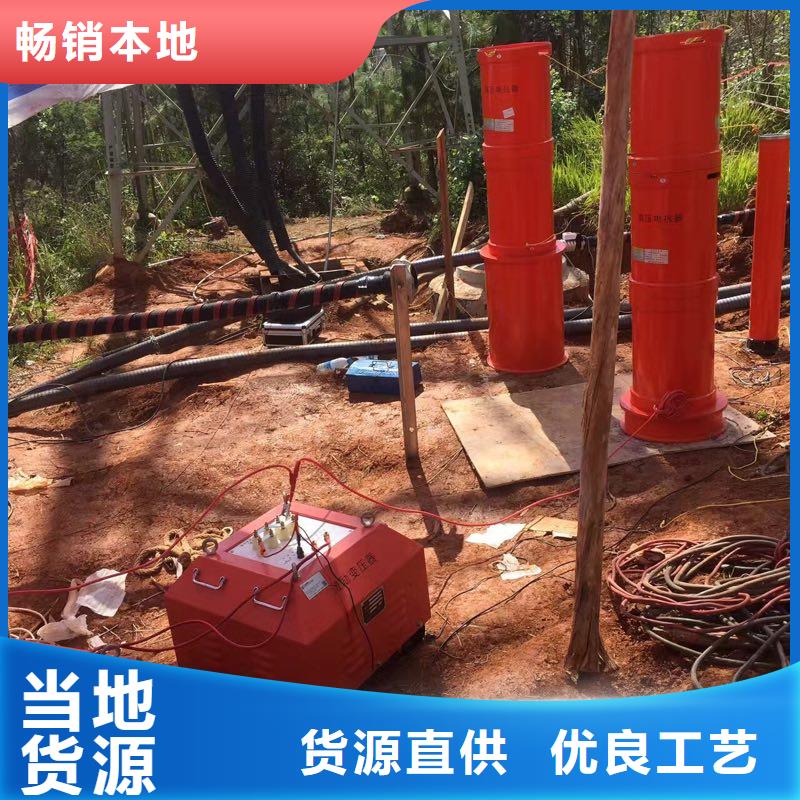

变频串联谐振耐压装置TH--21840kVA/260kV变频串联谐振试验装置一、被试品对象及试验要求1、220kV/2500mm2电缆7.5km的交流耐压试验，电容量≤1.74uF，试验频率30-300Hz，试验电压216kV，试验时间60min。二、工作环境1.环境温度：－100C–500C；2.相对湿度：≤90％RH；3.海拔高度: ≤1000米；三、装置主要技术参数及功能1.额定容量：21840kVA；2.输入电源：三相380V电压，频率为50Hz；3.额定电压：260kV；4.额定电流：74A；5.工作频率：30-300Hz；6.装置输出波形：正弦波7.波形畸变率：输出电压波形畸变率≤1％；8.工作时间：额定负载下允许连续60min；过压1.1倍1分钟；9.温 升：额定负载下连续运行60min后温升≤65K；10.品质因素：装置自身Q≥30(f＝45Hz)；11.保护功能： 对被试品具有过流、过压及试品闪络保护(详见变频电源部分)；12.测量精度：系统有效值1.5级；四、设备遵循标准GB10229-88 《电抗器》GB1094　《电力变压器》GB50150-2016　《电气装置安装工程电气设备交接试验标准》DL/T 596-1996 《电力设备性试验规程》 GB1094.1-GB1094.6-96 《外壳防护等级》GB2900　《电工名词术语》GB/T16927.1~2-1997《高电压试验技术》五、装置容量确定设计四节电抗器，则单节电抗器为5460kVA/260kV/21A/48H，装置总容量为21840kVA。1、220kV/2500mm2电缆7.5km的交流耐压试验，电容量≤1.74uF，试验频率30-300Hz，试验电压216kV，试验时间60min。使用电抗器五节并联，则L＝48/4＝12H ，则：试验频率：f＝1/2π√LC＝1/(2×3.14×√12×1.74×10-6)＝34.83Hz试验电流：I＝2πfCU试 ＝2π×34.83×1.74×10-6×216×103＝82.25A。装置容量定为21840kVA/260kV，分四节电抗器，电抗器单节为5460kVA/260kV/21A/48H，使用电抗器串并联能满足上述被试品的试验要求。

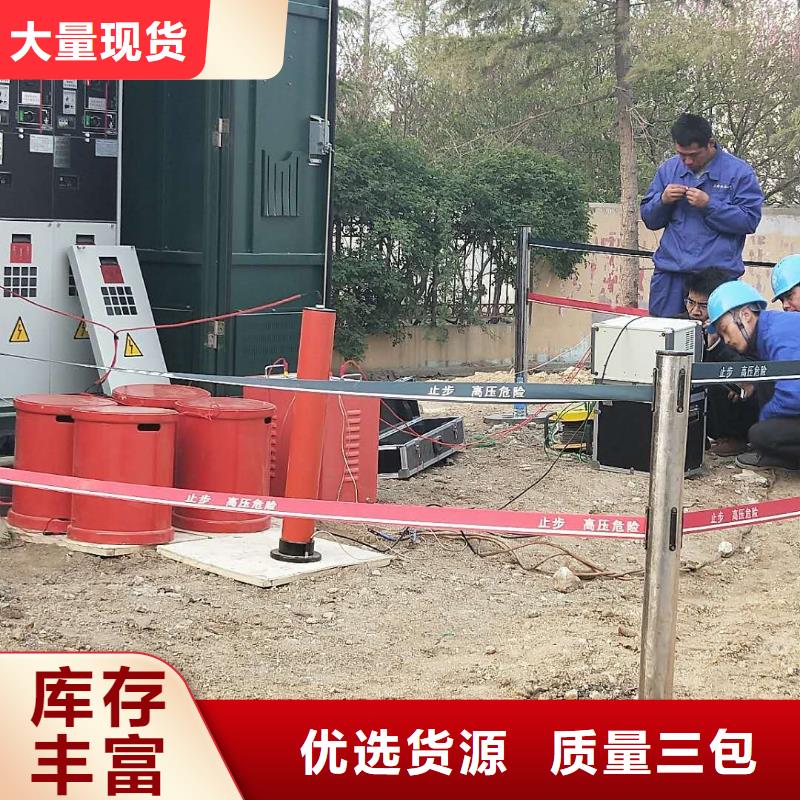

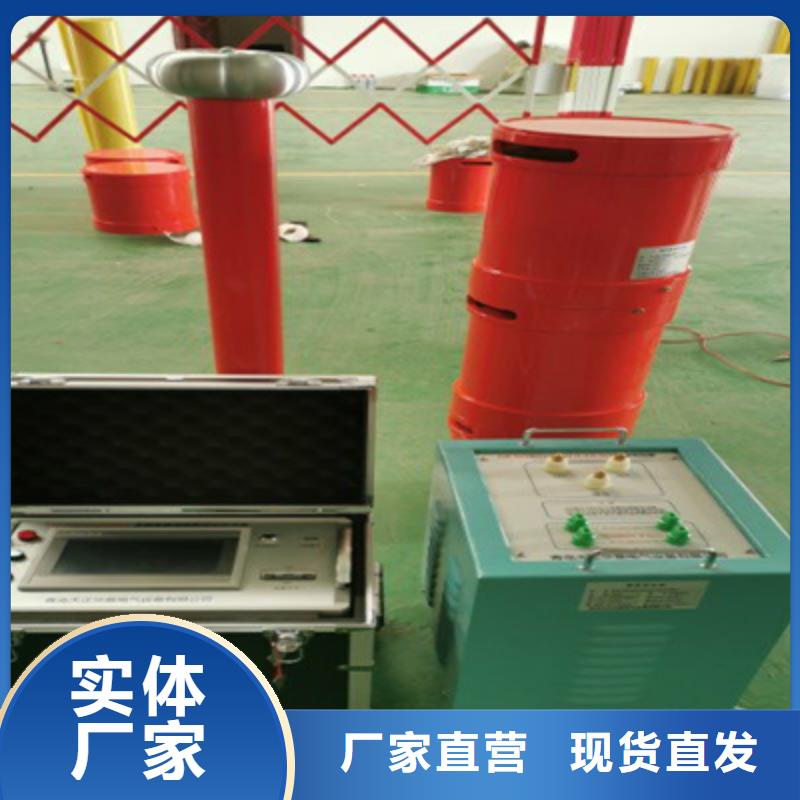

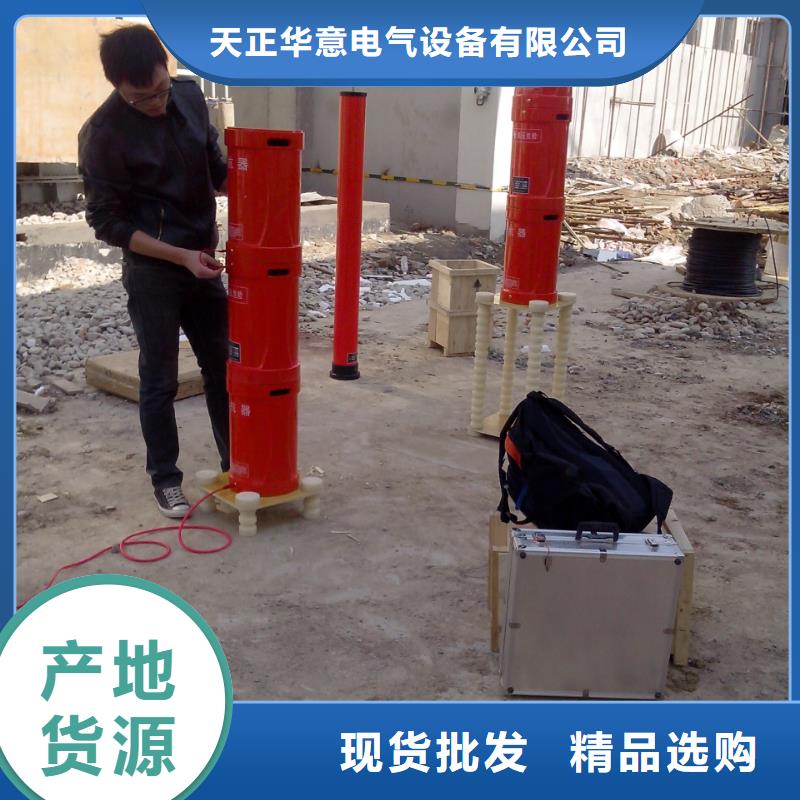

变频串联谐振耐压装置装置容量确定满足300mm2,35kV 电缆交流耐压试验，长度2km，电容≤0.38uF,试验频率30~300Hz,试验电压U≤52kV。频率取32Hz试验电流 I＝2πfCU试 ＝2π×32×0.38×10-6×52×103＝4A对应电抗器电感量 L＝1/ω2C＝65H设计六节电抗器，将六节电抗器二节串联三组并联使用,则单节电抗器的参数为67.5kVA/45kV/1.5A/98H，装置总容量为405kVA。验证：1.满足150MVA/220kV以下变压器中性点交流耐压试验，电容≤0.02uF,试验频率45~65Hz,试验电压U≤160kV。使用电抗器五节串联，此时电感量为L＝98＊5＝490H,试验频率f＝1/2π√LC＝1/(2×3.14×√490×0.02×10-6)＝50.8Hz。试验电流I＝2πfCU试 ＝2π×50.8×0.02×10-6×160×103＝1A。2.满足300mm2,10kV 电缆交流耐压试验，长度1.5km，电容≤0.55uF,试验频率30~300Hz,试验电压U≤22kV。使用电抗器二节并联，此时电感量为L＝98/2＝49H,试验频率f＝1/2π√LC＝1/(2×3.14×√49×0.555×10-6)＝30.5Hz。试验电流I＝2πfCU试 ＝2π×30.5×0.555×10-6×22×103＝2.3A。3.满足300mm2,110kV 电缆交流耐压试验，长度0.5km，电容≤0.07uF,试验频率30~300Hz,试验电压U≤128kV。使用电抗器三节串联二并联，此时电感量为L＝98＊3/2＝147H,试验频率f＝1/2π√LC＝1/(2×3.14×√147×0.07×10-6)＝49.6Hz。试验电流I＝2πfCU试 ＝2π×49.6×0.07×10-6×128×103＝2.8A。结论：装置容量定为405kVA/270kV/45kV，分六节电抗器，电抗器单节为67.5kVA/45kV/1.5A/98H，使用电抗器组合能满足上述被试品的试验要求。
