局部放电检测仪 测量原理暂态地电压当配电设备发生局部放电现象时，带电离子会快速地由带电体向接地的非带电体快速迁移，如配电设备的柜体，并在非带电体上产生电流行波，且以光速向各个方向快速传播。受集肤效应的影响，电流行波往往仅集中在柜体的内表面，而不会直接穿透金属柜体。但是当电流行波遇到不连续的金属断开或绝缘连接处时，电流行波会由金属柜体内表面转移到外表面，并以电磁波形式向自由空间传播，且在金属外表面产生暂态地电压。而该电压可用专用的传感器布置在开关柜外面进行测量。传感器类似传统的RF耦合电容器，其壳体可做绝缘和保护双重功能，传感器内部可感应出高频脉冲电流信号。其测量原理图如下检测原理图超声波 局部放电发生前，放电点周围的电场力绝缘介质的机械应力和粒子力处于相对平衡状态。局部放电发生时电荷的快速释放或迁移使电场发生改变，打破了平衡状态，引起周围粒子发生震荡性机械运动，从而产生声音或振动信号。超声波法通过在设备腔体外壁上安装超声波传感器来测量局部放电信号。该方法特点是传感器与地理设备的电气回路无任何联系，不受电器方面的干扰，但在现场使用时容易受周围环境噪声或设备机械振动的影响。由于超声信号在电力设备常用绝缘材料中的衰减较大，超声波检测法的检测范围有限，但具有定位准确度高的优点。局部放电产生的声波的频谱很宽，可以从几十Hz 到几MHz，其中频率低于20kHz 的信号能够被人耳听到，而高于这一频率的超声波信号必须用超声波传感器才能接收到。通过测量超声波信号的声压大小，推测放电的强弱。由于被检测对象超声传输介质不同，一般情况下开关柜使用空气超声传感器，和变压器使用接触式超声传感器进行检测。

局部放电检测仪技术指标4.1、系统主要性能技术指标独立、同步、4通道4采样频率 40MHz4.1.3、数据分辨率12bit，直流精度0.2％4.1.4、可测试品的电容量范围6PF~250μF、检测灵敏度允许电流（见表一）：表一、检测灵敏度及输入单元允许电流值。输入单元序号调谐电容范围灵敏度（PC）（不平衡电路）允许电流有效值不平衡电路显示工作方式4.1.6.1、显示方法：椭圆正弦直线工作方式：分连续、单次、3D 显示工作方式。4.1.6.3、触发同步方式：分内外触发方式，内触发为仪器电源同步触发，频率50；外触发为同步试验电源工作频率，10~1000Hz内任意频率。4.1.6.4、外触发同步信号输入电压：5~100V，输入功率20dB。4.1.9.2、放大器正负极性响应不对称性：＜1dB。4.1.10、局放信号测量：所见即所得方式，可在连续、单次、放大等显示工作方式下测量局放信号，误差±5％（以满刻度计）。4.1.11、试验电源测量（选项，需外接电压、电流传感器）：可测量高压侧电压、高压侧电流、低压侧电压、低压侧电流，显示分为模拟指针和数码显示，误差：±3％（以满刻度计）。4.1.12、结构4.1.12.1、主机：4U加强型标准机箱 数字处理设备：标准工控机控制开关柜(选配件，体积重量随功率变化)

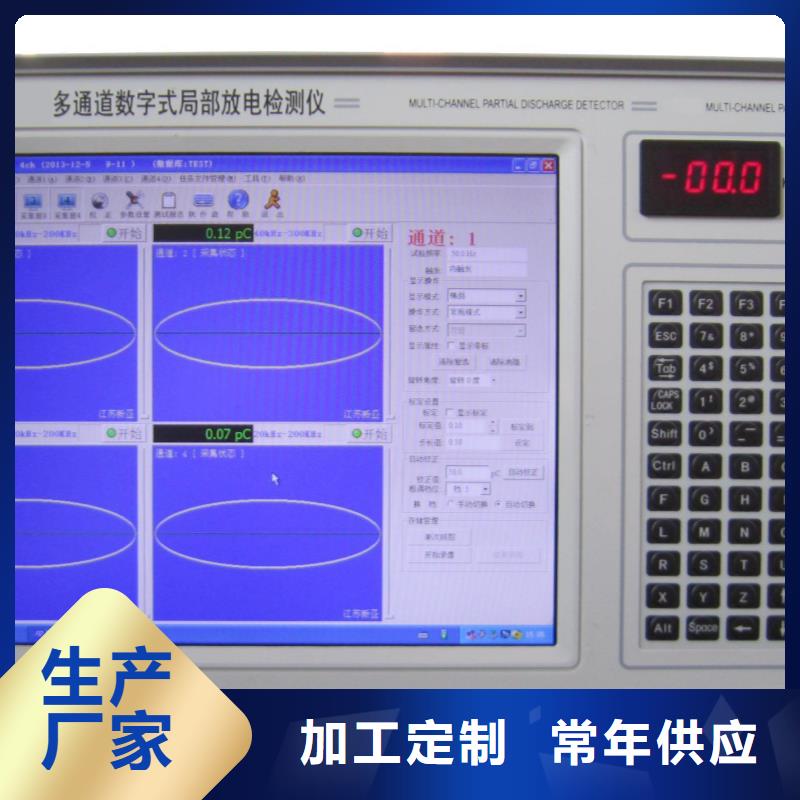

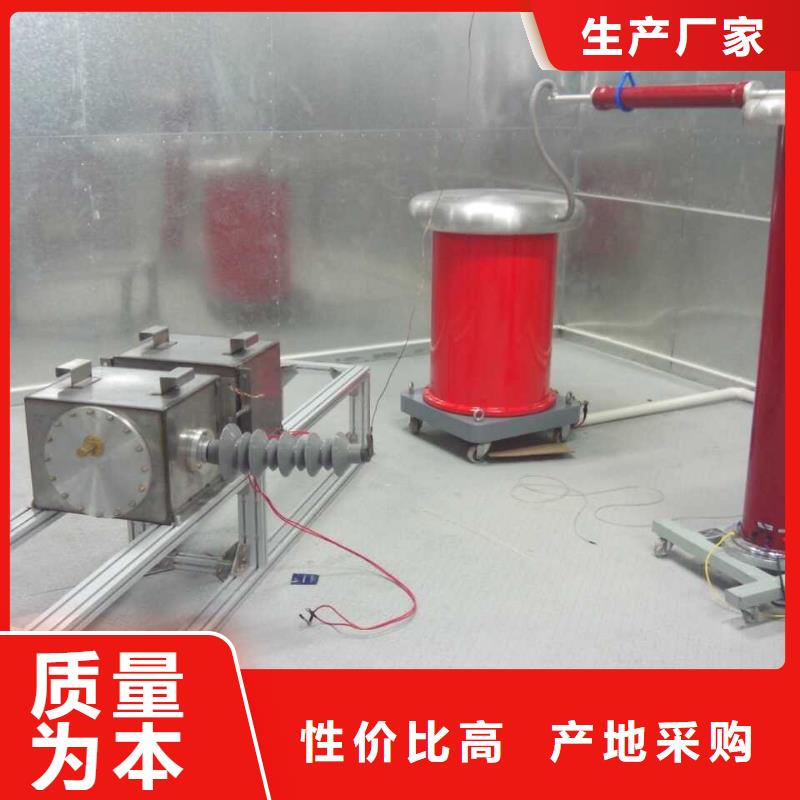

局部放电检测仪数字式局部放电检测仪是我公司推向市场的新一代数字智能仪器，该仪器在原有产品TH--210、TH--2020局部放电检测仪的基础上采用数据采集卡、嵌入式ARM系统作为中央处理单元，控制12位分辨率的高速模数转换芯片进行数据采集，将采集到的数据存放在双端口ARM中。实现从模拟到数字的跨越。二、 特点：1.采用8.0英寸DGUS屏，显示更直观，操作更方便。2.全触摸屏操作，屏幕内存256M，无需旋钮调节。3.可锁定波形，方便观察波形的细节。4.自动测量并显示试验电源时基频率，无需手动切换。5.试验数据可直接储存在主机内，也可U盘导出打印。6.word文档格式出具试验报告。7.显示方式：椭圆、直线、正弦。三、主要技术指标：1.检测试品的电容范围：6PF-250uF2.检测灵敏度《0.02pc(电容50pf)3.椭圆扫描时基：50HZ、及任意频率。（和试验电源直接同步4.椭圆旋转以30°为一档，可作360°旋转。5.放大器：3db低端频率:fL:10KHZ、20KHZ、40KHZ，高端：80KHZ、200KHZ、300KHZ任选。增益调节范围＞120db。档间增益差20±1db,正负脉冲响应不对称性＜1db。6.时间窗：窗宽0°-180°，窗位置可旋转15°-180°。7.试验电压表:误差＜±2﹪。8.重量：约12KG。本仪器检测灵敏度高，试样电容覆盖范围大，适用试品范围广，输入单元（检测阻抗）配备齐全，频带组合多（九种）。仪器经适当定标后能直读放电脉冲的放电量。本仪器是电力部门、制造厂家和科研单位等广泛使用的局部放电测试仪器。
