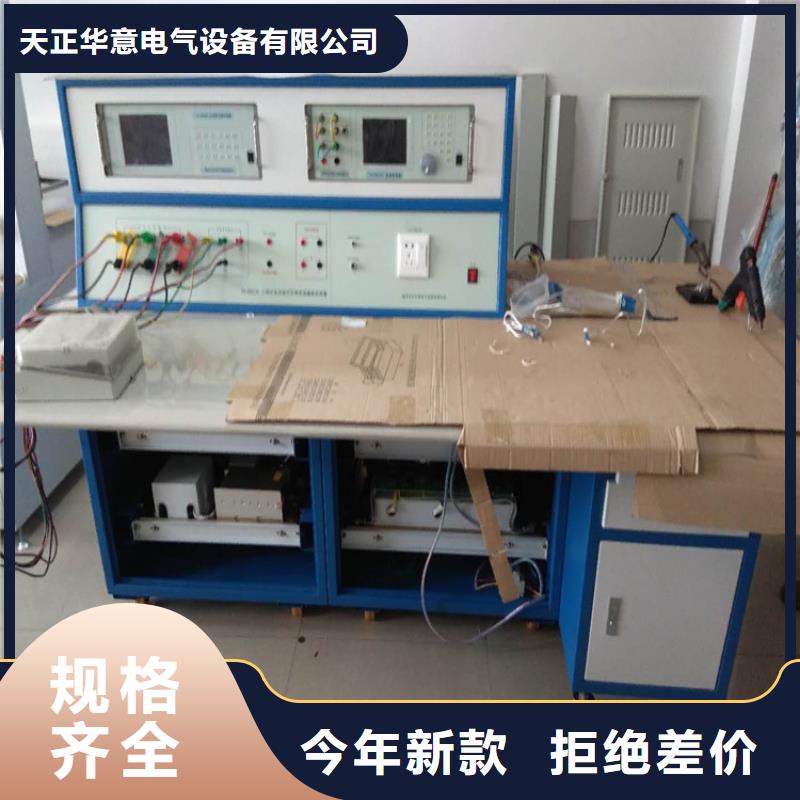

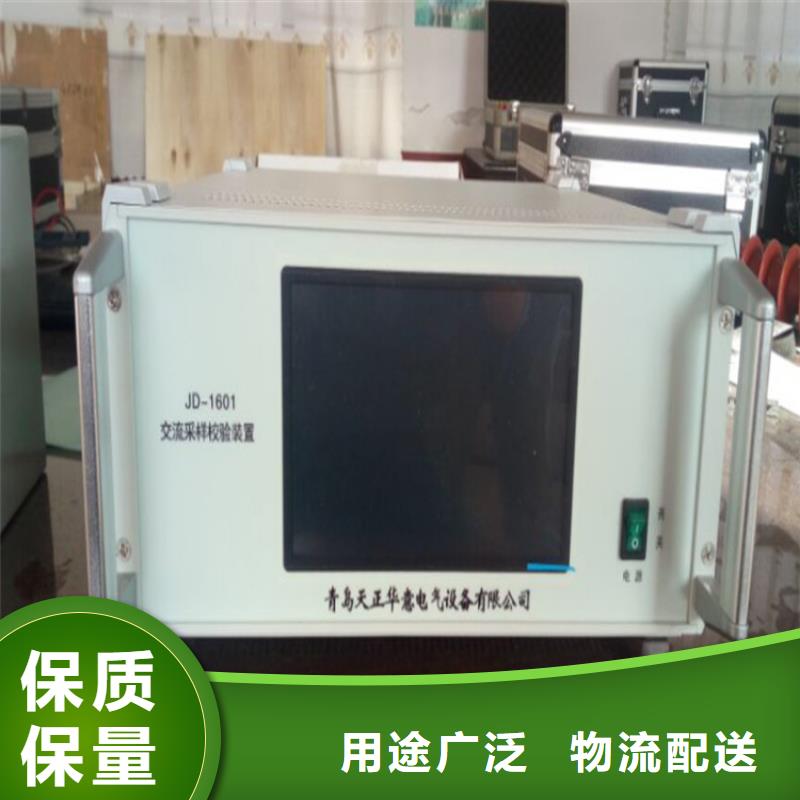

交流采样现场校验仪:【天正华意电气设备(丽江市分公司)tianzh3611-6】有8年交流采样现场校验仪设计、生产、售后经验,厂家直销、价格合理,可定制,联系人:杨经理,地址:平度市平安路2号。

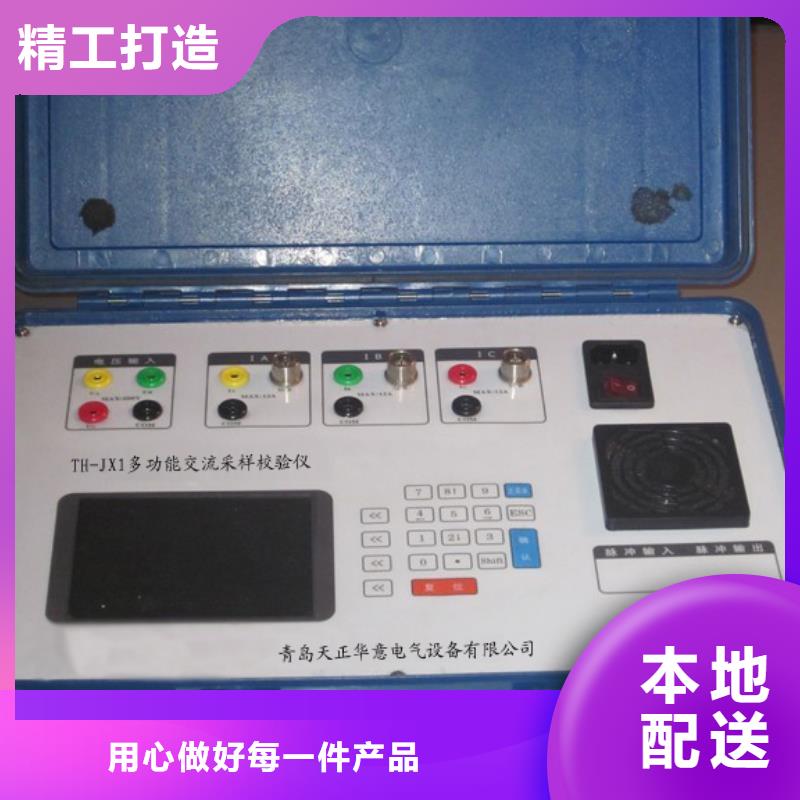

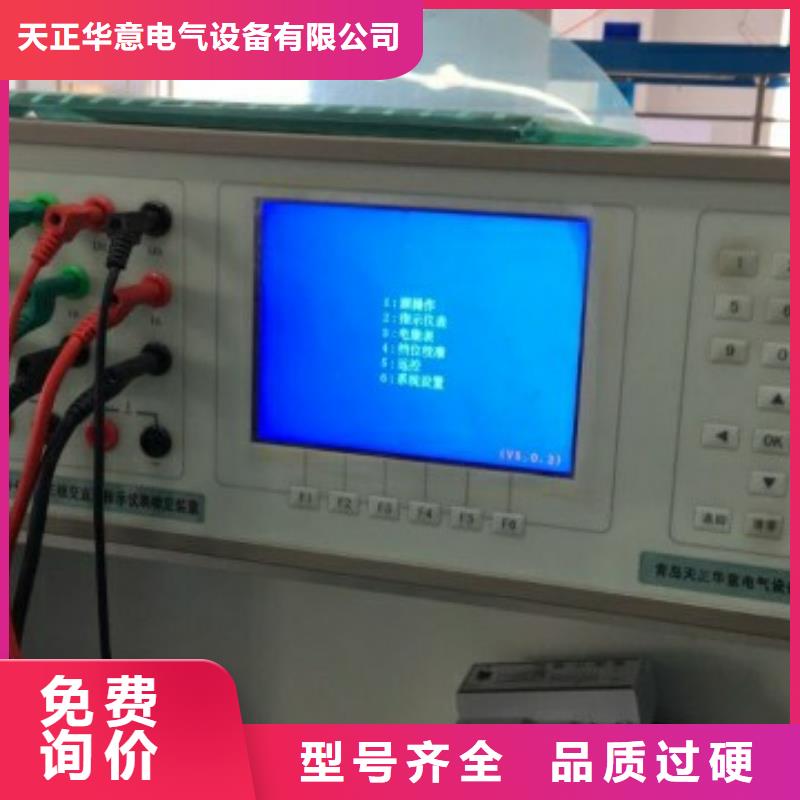

交流采样现场校验仪工作原理三相交流采样在线校验仪原理框图见插图从原理图看出，仪表首先把电压、电流信号转换成标准信号，高速A/D转换器在单片机的控制下同步对电压、电流标准信号采样，并同时采样信号的频率及相位，由计算机内部计算出实测电压、电流、有功功率、无功功率、频率、相位、功率因数等各参量，并显示测量结果。5. 面 板5.1.前面板三相交流采样在线校验仪面板由一块LCD显示屏，功能键【＜＜】、方向键和数字键、【确认】、【复位】及电源开关组成。接线端由三相交流电压输入端（由黄、绿、红、黑四端钮组成）三相交流电流输入端，钳夹输入端，电源输入连线，保险丝座（1A保险丝），RS－232接口（九针）。

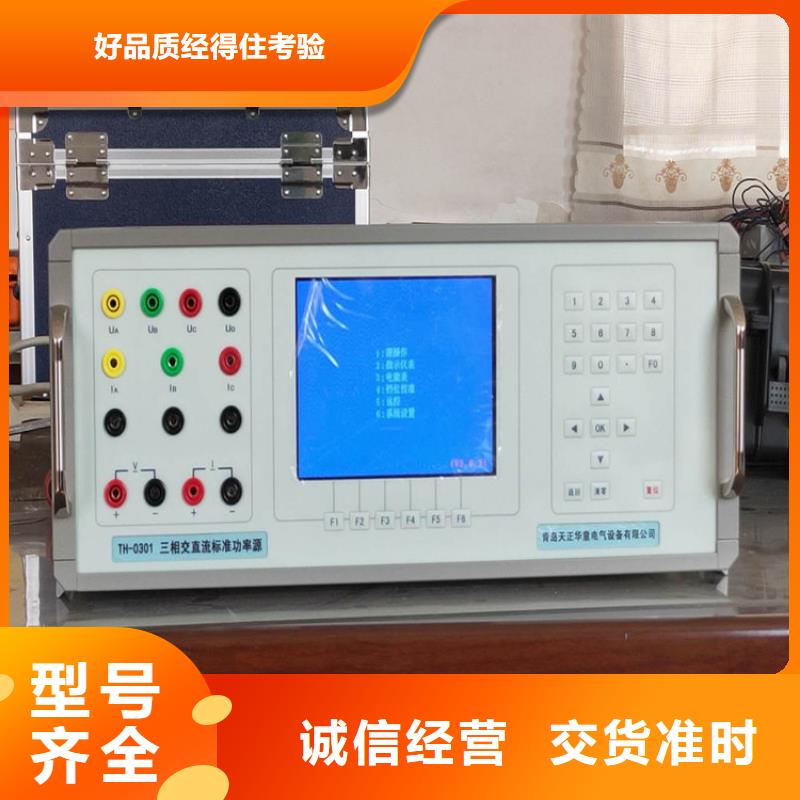

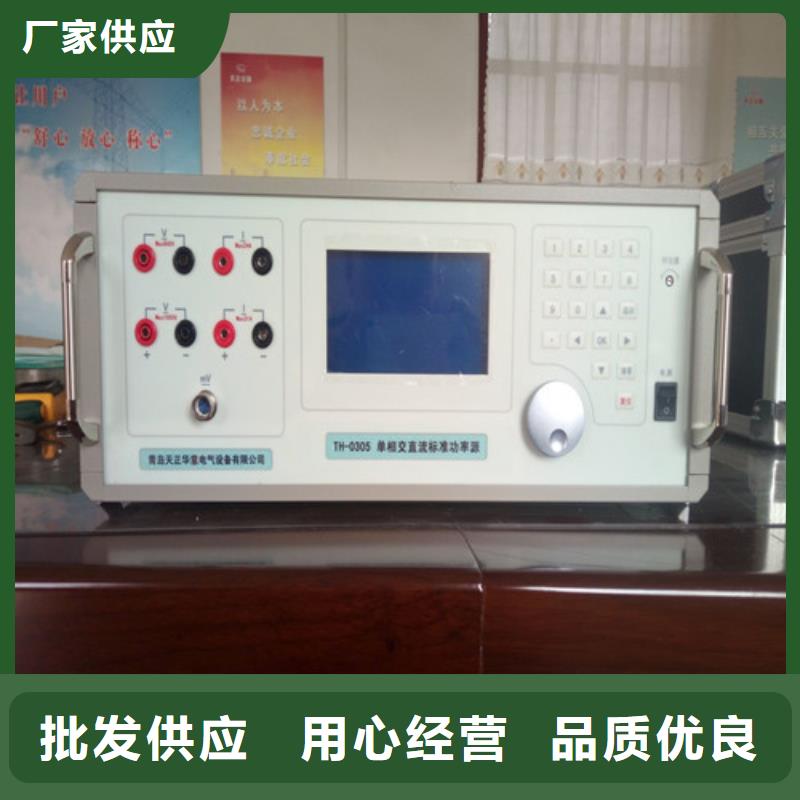

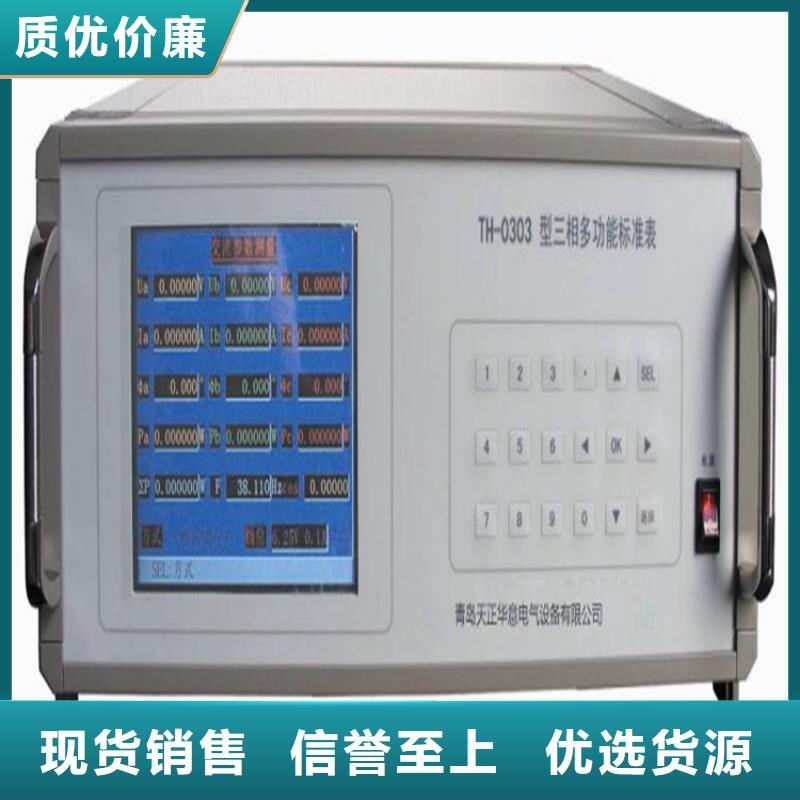

交流采样现场校验仪 三相交直流标准源，是根据标准和规程而设计的一种检定装置，不需要外配标准表，可对0.5级以下单、三相交/直流电压表，交/直流电流表，功率表进行自动或手动校验，此外还可以对频率表、相位表、功率因素表、变送器、电力负荷变量器、功率继电器进行校验检定。二、本校验仪技术指标符合：JJG597—05交流电能表检定装置规程SD 111—83交流仪表检定装置校验规程SD 112—83直流仪表检定装置校验规程三、主要特点：1、数字调频、调相、调幅、智能化设计、操作由键盘控制；2、电压、电流输出具有恒压、恒流特性，定频、定相功能；3、多功能标准表具有功率、电能、交/直流电压、交/直流电流标准；4、直流输出与交流输出分开；5、输出电压短路、输出电流开路具有自动保护功能，并有声光提示；6、背光式液晶显示直观明了；7、采用编程方式电表进行检验，直接显示误差并打印测试结果；8、具有除电能表外的软件修正标准表功能。四、主要技术指标：1、输出电压档：30V、100V、200V、400V、600V调节细度为0.01％，各档有20％余量；2、输出电流档：0.1A、0.5A、1A、2.5A、5A、10A、20A调节细度为0.01％，各档有20％余量；3、输出频率范围：45—65Hz，调节细度0.01Hz；4、输出相位调节：0—360°，调节细度0.1°；5、相角对称度：三相四线电压120°±0.5°、三相三线电压60°±0.5°、电流120°±1°；6、输出波形失真度：电压、电流波形失真度＜0.5％；7、直流电压与交流电压相同并增加直流75mv档；8、直流电流与交流电流相同并增加直流1mA档；9、输出直流电压、电流纹波为≤1％；10、输出电压、电流、功率稳定度为0.02％/2（分钟）；11、输出电压、电流表准确度0.1％；12、输出电压、电流每相额定容量为20VA，输出直流电压、电流额定容量为15VA；13、供电电源：220V±10％、50Hz±1％线路无突变负载；14、工作环境温度：-5℃—35℃、湿度为85％，无腐蚀性气体；15、体积：长350×宽430×高190（mm）；16、重量：25Kg

交流采样现场校验仪交流采样器检定在图26界面中，设置完所有参数和检定点后，按屏幕下方的“开始”键（如果出现错误提示，可重新输入正确值再按“开始”键。注意：所选方案中的负荷点与接线方式是否符合。）显示如图28所示。图中“标准值”是指内置标准测得的一次电量实际值（如果未设定一次值，则测得值为二次值）；“指示值”是指被检交流采样器在该检定点的理论指示值；“误差”是指引用误差，以百分数表示。装置将根据所输入的信息和选定好的检定点，自动切换接线方式；档位量程并自动升到选定好的个检定点。此时，可用屏幕下方的步进键（例如“1％”或“0.1Hz”等，由电量类型决定）调节输出电量，使被检交流采样器读数等于图中的“指示值”，按“0K”键，则显示此点误差。然后，装置将输出电量自动定在第二个检定点附近，用屏幕下方的步进键调节输出电量，使被检交流采样器读数等于“指示值”，按“0K”键，则显示第二个检定点误差。依次类推，完成全部选定好的检定点测量后，可通过“”、“”键查看各检定点的误差。图28中“上升”键表示输出电量调节处于步进上升状态，按此键则“上升”变为“下降”，表示输出电量调节处于下降状态，上升下降可来回切换。各检定点检定完后，屏幕左下出现“存储”键。按“存储”键,屏幕要求输入“表号”和“检测时间”。输入“表号”和“时间”后按“0K”键，数据存入装置内的“非易失存储器”中，以备随时查看和上传计算机。若不想存储此次检定数据，按“返回”键即可。
